OT95 วงจร สวิทซ์ควบคุมการทำงานด้วยอุณหภูมิ รุ่น XH-W3002 -50-110c ใช้ไฟ 12V DC

******** ในชุดประบกอบด้วย ***********



- วงจร สวิทซ์ควบคุมการทำงานด้วยอุณหภูมิ  รุ่น XH-W3002 -55-110c



******************

- เหมาะสำหรับ งาน DIY สวิทซ์จ่ายไฟพัดลมหม้อน้ำ แผงแอร์ ออยน้ำมันเกียร์/เครื่อง ให้พัดลมทำงานเมื่อร้อนเกินกำหนด



- เหมาะสำหรับตั้งจับอุณหภูมิ หลอดไฟฮาโลเจน เครื่องฟักไข่ ไม่ให้ร้อนจนเกินไป



- เหมาะสำหรับใช้เป็นสวิทซ์ สำหรับเครื่องไฟฟ้า ที่ต้องการให้ทำงานตามอุณหภูมิต่างๆ

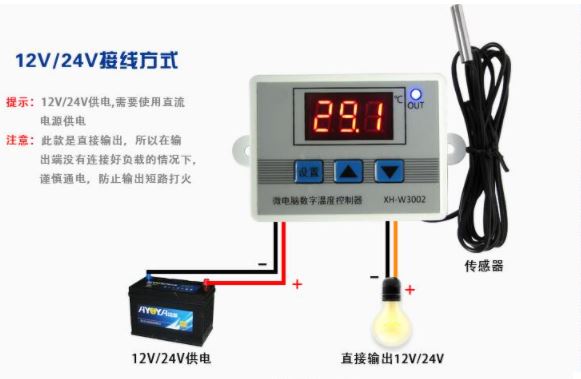

- ตัวเวงจร รองรับไฟขาออก Load ได้สุงสุด 20A 12V DC



-แรงดันไฟในการจ่ายเพื่อเลี้ยงวงจร 12V DC 35-65 mA



-มาพร้อมเซ้นเซอวัดอุณหภูมิ วัดอุณหภูมิได้ -50-110 องศา

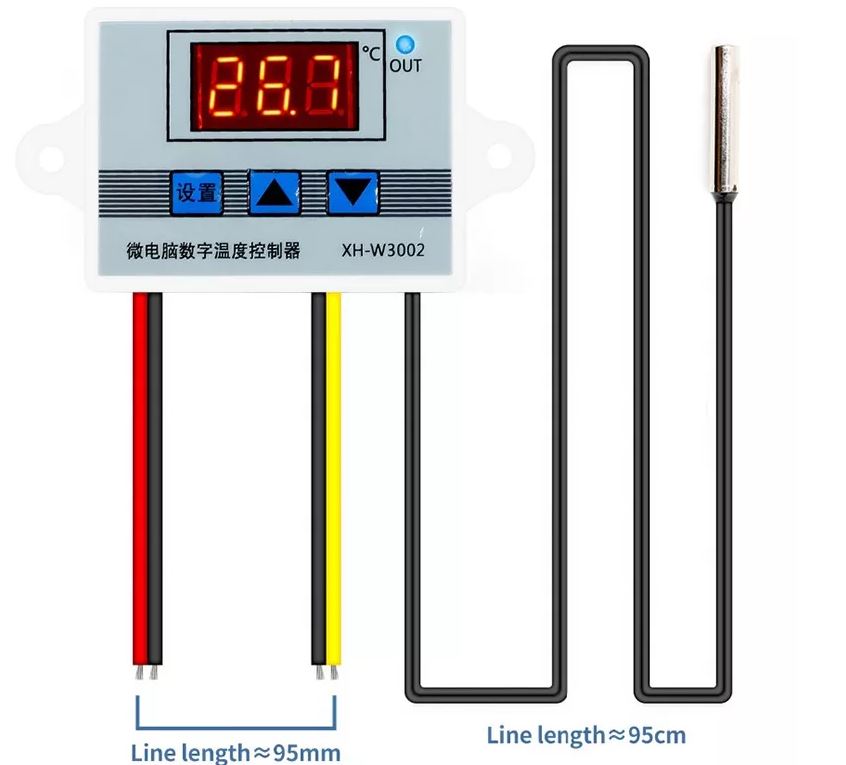

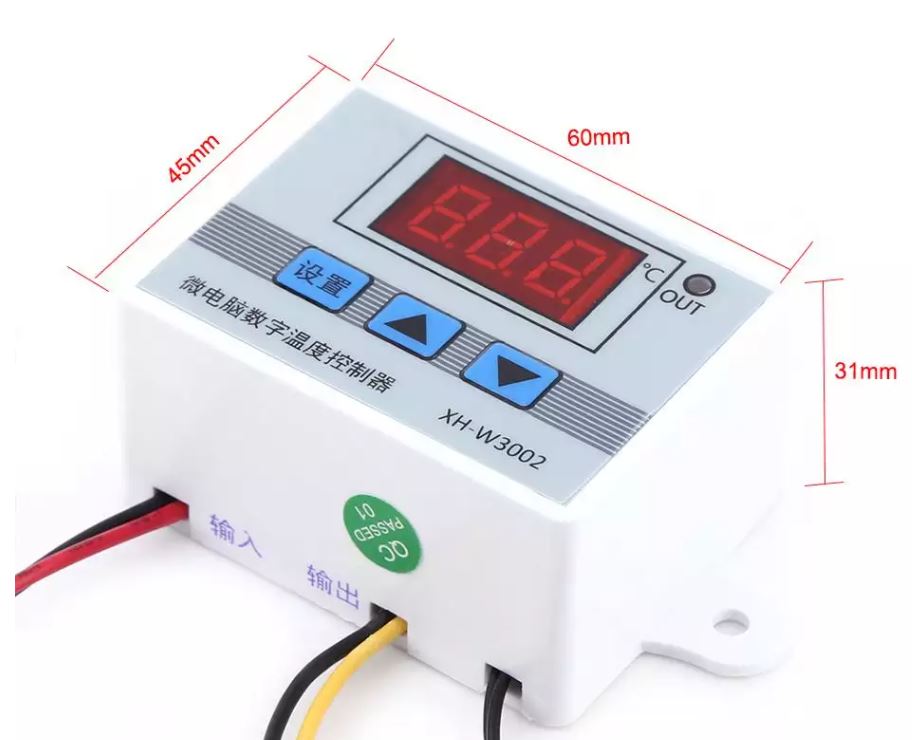

- ความยาวสายเซ็นเซอร์ 50 cm ขนาดวงจร 40 x48 mm



-การตั้งอุณหภูมิ ที่ต้องการควบคุม เช่น ต้องควบคุมที่ 90°C

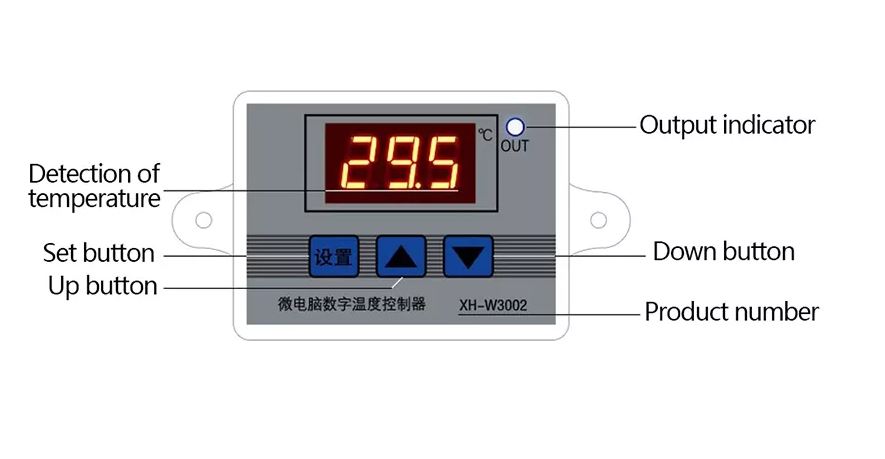

1.ให้กดปุ่ม SET จนตัวเลขอุณหภูมิ กระพริบ

2.ให้กดปุ่ม + - ให้เท่ากับอุณหภูมิที่ 90°C แล้วรอให้หยุดกระพริบ  = ตั้งไว้ให้ทำงาน เมื่อ 90°C
3.วิธีเข้าโหมด Program P0 ให้กดปุ่ม Set ค้างไว้ 10 วินาที

4.ถ้าต้องการให้ อุณหภูมิไม่ให้ ต่ำกว่า 90°C ให้ต้้ง P0 = H(Heat)  [Relay ON]

5.ถ้าต้องการให้ อุณหภูมิไม่ให้ สูงกว่า 90°C ให้ต้้ง P0 = C(Cool) [Relay ON]
